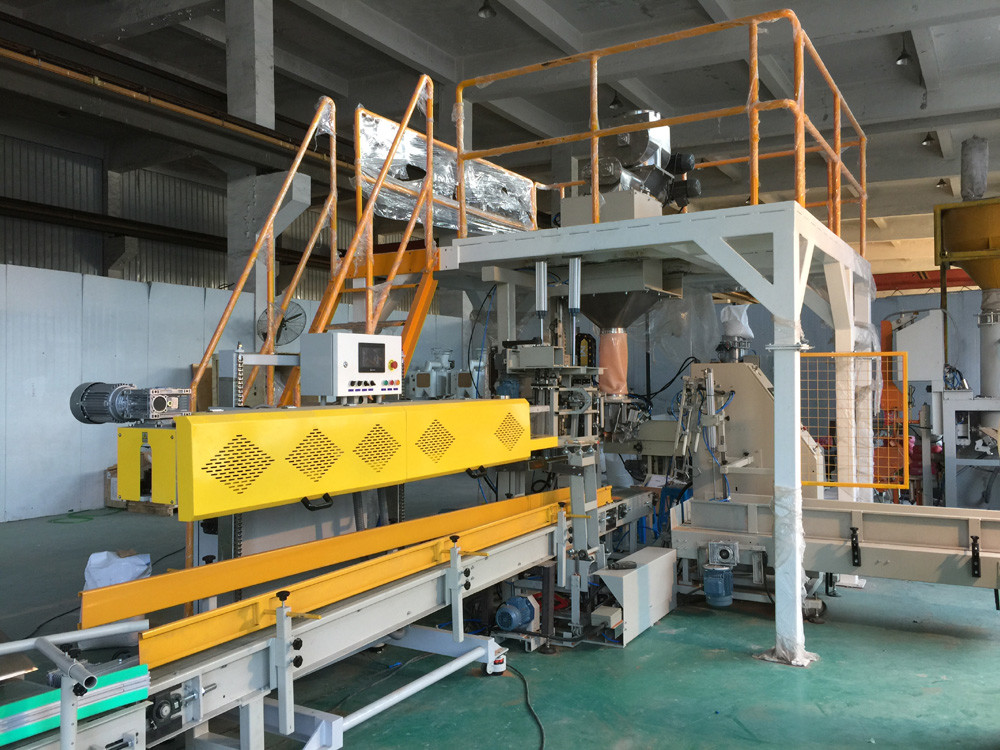

Granule automatique pesant la machine à emballer pour les produits chimiques en caoutchouc solides de limite de l'urée 25kg/polymère

1. Généralités

Cette unité est un équipement consacré pour la production d'automation principalement pour réaliser l'emballage automatique (collecte de sac, alimentation de sac, livraison de sac, ouverture de sac, remplissage et cachetage automatiques de sac) et la sortie du produit fini. Cet équipement adopte totalement le contrôle d'écran de visualisation d'interface homme-machine de PLC, qui facilite de manière significative l'opération, ainsi c'est l'équipement requis pour la production automatisée d'entreprise.

2. Description des modules fonctionnels

1) silo de stockage : utilisé pour le stockage à court terme du matériel afin d'assurer l'approvisionnement interrompu en matériel à la machine de conditionnement.

2) Machine du pesage 25-50KG tête double : doser et approvisionnement quantitatifs.

3) Plate-forme de fonctionnement : utilisé pour l'inspection et l'entretien d'équipement.

4) carte insérant la machine : dispositif d'alimentation en cartes.

5) Machine de conditionnement automatique d'alimentation rapide de sac : complète le processus de empaquetage automatique, incluant : alimentation de sac, bride de sac et ouverture automatiques, remplir, dosant, bouche de sac déchiffrant, sac se tenant et transportant ;

6) machine de cachetage de couture : piquer, bâche en caoutchouc et adhérence de bouche de empaquetage de sac.

7) Convoyeur de produit fini : produit automatiquement les sacs de finition déjà emballés.

3. Explication de configuration :

1) La machine est fonctionné et stable faciles en raison d'adopter le PLC de Siemens et l'écran tactile de couleur de 10 pouces dans la cloison de contrôle.

2) La partie pneumatique adopte le solénoïde de SMC/Airtac, le séparateur d'eau d'huile, et le cylindre.

3) Le système de vide adopte le solénoïde de SMC/Airtac, le filtre, et le mano-contact numérique de vide.

4) Le commutateur magnétique et le commutateur photoélectrique sont fournis dans chaque mécanisme de mouvement, qui est sûr et fiable.

4. Composant de mécanisme :

1) Système ramassant automatique de sac : Prenez automatiquement le sac préparé.

2) Sac d'ouverture, fixage, tenant le mécanisme de sac : Sac automatiquement ouvert, de prise et de difficulté.

3) Étreignant le sac et donner le mécanisme : Étreignant le sac et transporter le sac.

4) Sac de couture : Sac de transport automatique et couture automatique (sac de couture)

5) Partie commande électrique : Commandez complètement l'unité de empaquetage entière.

6) Machine de pesage automatique : Machine de pesage linéaire

7) Convoyeur : Donnez le matériel automatiquement

5. Paramètres techniques :
